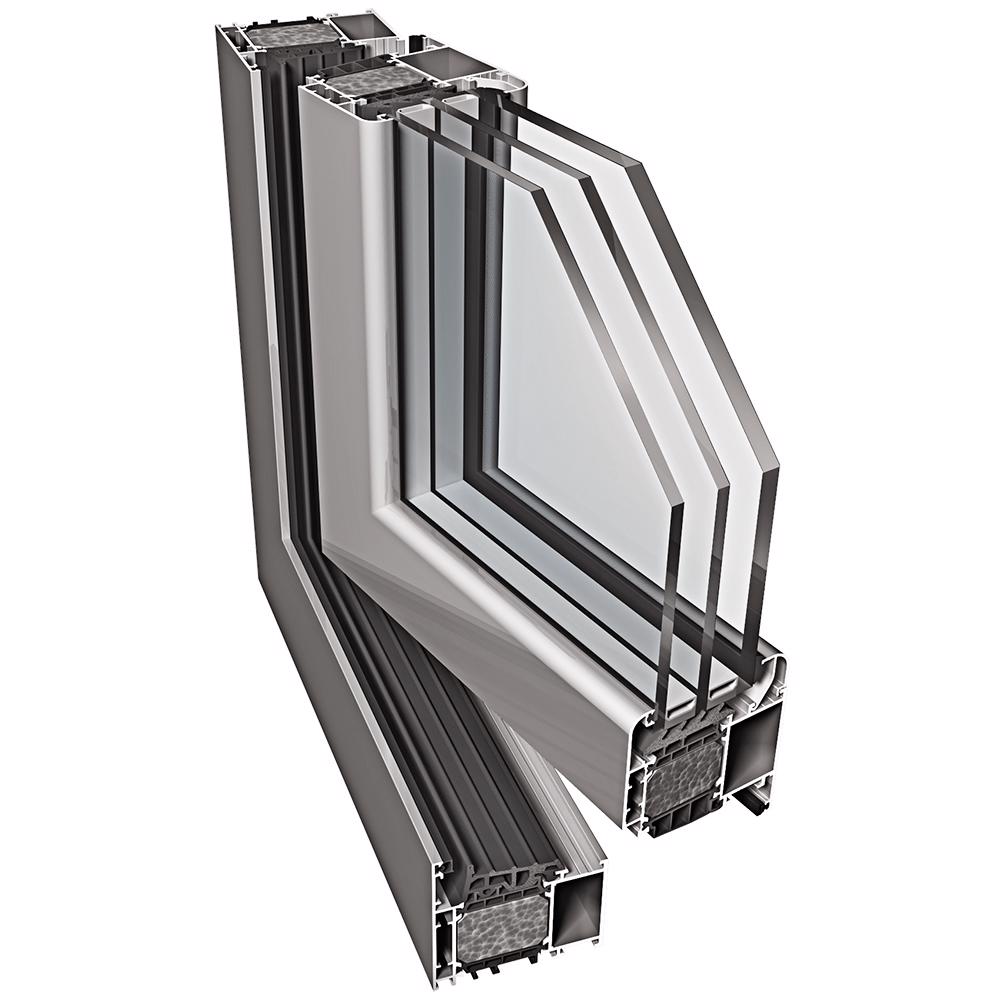

Ponzio PE78N / PE78NHI

Systém s tříkomorovou konstrukcí profilu s drážkou pro kování v normě Euro a drážkou pro kování používaný u oken a balkonových dveří z PVC nebo dřevěných profilů. Je určen pro okna s velmi vysokými požadavky na tepelnou izolaci.

vysoký tepelná izolace - díky použití vícekomorového tepelného přerušovačeče tepelného mostu šířky 42mm a dvousložkového středového těsnění.
možnost vytvářet konstrukce velkých rozměrů
velká volnost při výběru různých typů kování
možnost slícování okenních křídel s rámem (jedna rovina na vnější straně).
možnost ohýbání profilů
mnoho způsobů rohových spojů
různé varianty tepelné izolace v závislosti na použitých izolačních vložkách: PE78N+, PE78NHI.
možnost vytvářet mnoho variant oken, např. otevíravě sklopná, otevíravá ven, skrytá křídla atd.

Technické parametry

Hliníkové profilyEN AW-6060 T66 podle PN-EN 573-3 stan T66 podle PN-EN 515 Al Mg Si 0,5 F22 dle normy DIN 1725 T1, DIN 17615 T1
TěsněníVyrobeno ze syntetického kaučuku EPDM podle normy 7863 a dle prováděcí normy ISO 3302-01, E2.
Hloubka rámu78 mm
Hloubka křídla86 mm
Maximální rozměry křídlaL 1700 x H 2200 mm, L 1300 x H 3000 mm
Maximální hmotnost křídla200 kg
VýplněJednoskla, dvojsklo, trojsklo nebo neprůhledné panely o tloušťce: rám: 17-61 mm, křídlo: 17-69 mm
Propustnost vzduchutřída 4
Vodotěsnosttřída E1650
Odolnost proti zatížení větremtřída C5
Tepelná izolace

pro PE78N: U_f od 1,7 W/m²K, U_w = 0,88 W/m²K (vypočteno pro okno: D 1480 x V 2180 mm, U_g = 0,5 W/m²K, trojsklo).

pro PE78NHI: U_f od 0,9 W/m²K, U_w = 0,74 W/m²K (vypočteno pro okno: L 1480 x H 2180 mm, U_g = 0,5 W/m²K, trojsklo).

Metody dokončení povrchuPráškové lakování polyesterovými barvami splňujícími požadavky Qualicoat, výběr z barev RAL; přírodní a barevné eloxování - splňující požadavky Qualanod; lakování dřevodekoru - povrchová úprava splňuje vysoké antikorozní požadavky.
Odolnost proti vloupáníTřída RC2, RC3 dle PN-EN 1627
Osvědčení a certifikáty kvality

počáteční zkouška typu podle EN 14351-1 + A1.
